Co sprawia, że ​​taśmy z elementami grzejnymi z folii aluminiowej są niezbędne?

W obszarze nowoczesnego zarządzania ciepłem, gdzie elastyczność, precyzja i niezawodność nie podlegają negocjacjom, Materiał taśm grzejnych z folii aluminiowej stała się podstawową technologią. Te wyrafinowane laminaty wykraczają daleko poza zwykłe łaty rozgrzewające i stanowią opracowane systemy, które przekształcają energię elektryczną w jednolite, kontrolowane ciepło na szerokiej gamie powierzchni i złożonych geometrii. U ich podstaw leży połączenie nauki o materiałach i inżynierii elektrycznej, zaprojektowane w celu rozwiązywania problemów związanych z ogrzewaniem tam, gdzie zawodzą tradycyjne cewki z drutu lub sztywne elementy ceramiczne. Od utrzymywania funkcjonalności kluczowych czujników lotniczych w mroźnych warunkach po zapewnianie delikatnego, zlokalizowanego ciepła w urządzeniach do terapii medycznej – taśmy te umożliwiają wprowadzanie innowacji, ponieważ są cienkie, lekkie i dopasowujące się. Zrozumienie ich budowy, od przewodzących ścieżek folii aluminiowej po wyspecjalizowane warstwy izolacyjne, jest kluczem do wykorzystania ich pełnego potencjału. W tym artykule szczegółowo omówiono, dlaczego ten materiał jest niezbędny, badając jego skład, wyjątkowe właściwości, różnorodne zastosowania i krytyczne kryteria wyboru dla inżynierów i projektantów.

Wprowadzenie: Istota nowoczesnego elastycznego ogrzewania

Pojawienie się elastycznych rozwiązań grzewczych zrewolucjonizowało projektowanie produktów w różnych branżach. Materiał taśm grzejnych z folii aluminiowej leży w sercu tej rewolucji. Zasadniczo są to cienkie, laminowane konstrukcje, w których precyzyjnie wytrawiony obwód z folii aluminiowej pełni rolę rezystancyjnego elementu grzejnego. Kiedy prąd elektryczny przepływa przez ten wzór folii, jego nieodłączny opór generuje ciepło równomiernie na całej powierzchni. Ta podstawowa zasada jest zawarta w trwałej, elastycznej taśmie, umożliwiającej bezpośrednią integrację z zakrzywionymi powierzchniami, ruchomymi częściami lub w kompaktowych zespołach. Przejście z nieporęcznych, kruchych grzejników na systemy cienkowarstwowe zapewnia niezrównane korzyści, w tym lepszą wydajność cieplną dzięki bezpośredniemu kontaktowi z powierzchnią, zmniejszone zużycie energii, większą swobodę projektowania i zwiększoną niezawodność produktu. Są nie tylko komponentem, ale technologią umożliwiającą tworzenie inteligentniejszych, lżejszych i bardziej zorientowanych na użytkownika rozwiązań termicznych.

• Swoboda projektowania: Umożliwia nagrzewanie skomplikowanych, trójwymiarowych powierzchni niemożliwych do uzyskania sztywnych grzejników.
• Jednolity rozkład ciepła: Wytrawiony wzór folii zapewnia stałe ciepło w całym obszarze aktywnym, eliminując gorące punkty.
• Szybka reakcja termiczna: Niska masa termiczna pozwala na szybkie nagrzewanie i schładzanie, umożliwiając precyzyjną kontrolę temperatury.

Deep Dive: Materiały i konstrukcja taśm grzewczych

Wydajność i niezawodność taśmy grzewczej podyktowana jest jej wielowarstwową budową. Każda warstwa pełni odrębną i krytyczną funkcję, współpracując w celu wytworzenia bezpiecznego, wydajnego i trwałego ciepła. Typowy elastyczny materiał taśmy grzewczej z folii aluminiowej stack-up to cud inżynierii materiałowej. Zaczyna się od elementu oporowego rdzenia – samej folii aluminiowej. Wybór stopu, stanu i grubości (często w zakresie od 0,0005 cala do 0,002 cala) bezpośrednio wpływa na rezystancję elektryczną, obciążalność prądową i trwałość mechaniczną grzejnika. Folia ta jest chemicznie lub mechanicznie wytrawiona w określony wzór obwodu, który określa rozkład ciepła i moc. Następnie warstwa kleju wiąże ten element z podłożami izolacyjnymi. To jest krytyczne skrzyżowanie; w przypadku niektórych projektów, a przewodząca, samoprzylepna taśma grzewcza z folii aluminiowej służy do zapewnienia połączenia elektrycznego z szynami zbiorczymi, podczas gdy w większości obszarów do izolacji niezbędny jest nieprzewodzący, stabilny termicznie klej.

Następnie folię i klej zamyka się pomiędzy warstwami izolacji dielektrycznej. Wybór izolacji ma ogromne znaczenie ze względu na temperaturę znamionową i ochronę środowiska. Folia poliimidowa (Kapton) jest najlepszym wyborem do wielu zastosowań, co prowadzi do wspólnej specyfikacji taśma z folii poliimidowo-aluminiowej do zastosowań grzewczych . Zapewnia doskonałą równowagę między wytrzymałością na wysokie temperatury, wytrzymałością mechaniczną i odpornością chemiczną. W przypadku jeszcze wyższych temperatur lub bardziej wymagających środowisk elastycznych stosuje się kauczuk silikonowy lub kompozyty silikonowe wzmocnione włóknem szklanym. Na koniec można dodać opcjonalny laminat ochronny lub warstwę kleju samoprzylepnego (PSA), aby ułatwić instalację. To precyzyjne nakładanie warstw przekształca proste materiały w solidny, zintegrowany system grzewczy.

Kluczowe właściwości zapewniające niezawodne działanie

Wybór prawa Materiał taśm grzejnych z folii aluminiowej wymaga dokładnego zrozumienia kluczowych właściwości użytkowych, które zapewniają niezawodność w docelowej aplikacji. Najważniejszym z nich jest wydajność cieplna. A wysokotemperaturowa taśma z folii aluminiowej do elementów grzejnych musi nie tylko osiągnąć żądaną temperaturę roboczą, ale robić to stabilnie i bezpiecznie przez tysiące cykli. Sufit ten definiuje połączenie temperatury topnienia stopu aluminium i, co ważniejsze, ciągłej temperatury roboczej materiału izolacyjnego (często 150°C w przypadku poliimidu, do 200°C w przypadku silikonu). Równie ważne są parametry elektryczne. Rezystywność folii i zaprojektowany układ obwodów określają gęstość watów (watów na cal kwadratowy), którą należy dokładnie obliczyć, aby uniknąć przegrzania izolacji lub spowodowania niekontrolowanej niekontrolowanej temperatury. Jednorodność ciepła to cecha charakterystyczna dobrze zaprojektowanych grzejników foliowych, wynikająca z spójnego przekroju poprzecznego wytrawionych ścieżek.

Oprócz ciepła i elektryczności, kluczowa jest trwałość mechaniczna i środowiskowa. Elastyczność jest głównym powodem wyboru tej technologii; taśma musi wytrzymywać wielokrotne zginanie, składanie lub wibracje, bez pękania folii i rozwarstwiania warstw. Odporność na wilgoć, chemikalia i ścieranie jest podyktowana zewnętrznymi metodami izolacji i uszczelnienia. Na przykład grzejnik w obudowie z gumy silikonowej zapewnia doskonałą odporność na wilgoć i chemikalia w porównaniu z podstawowym laminatem poliimidowym, dzięki czemu nadaje się do trudnych warunków sterylizacji przemysłowej lub medycznej. Właściwości te nie są niezależne, ale wzajemnie powiązane, co wymaga całościowego spojrzenia na fazę specyfikacji.

• Zakres temperatur i stabilność: Możliwość pracy w temperaturach kriogenicznych do ponad 200°C, ze stabilną odpornością w czasie.
• Jednolita gęstość watowa: Zapewnia równomierną dystrybucję ciepła, co ma kluczowe znaczenie w procesach takich jak laminowanie lub ogrzewanie medyczne.
• Doskonała wytrzymałość dielektryczna: Izolacja wysokonapięciowa zapewnia bezpieczeństwo użytkownika i zapobiega zwarciom.
• Niskie odgazowanie: Niezbędny w zastosowaniach próżniowych lub lotniczych, aby zapobiec zanieczyszczeniu.

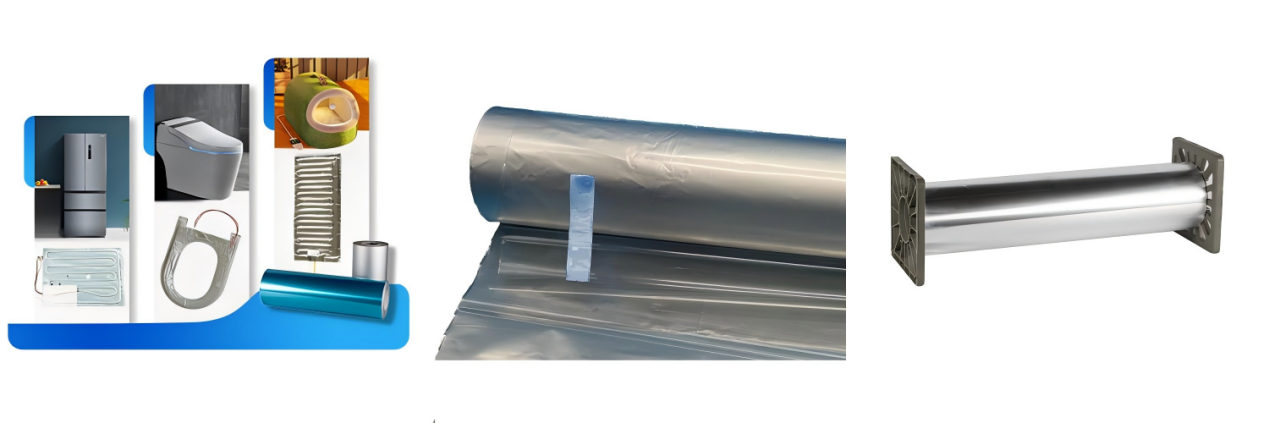

Podstawowe zastosowania w różnych branżach

Unikalne atrybuty elastyczny materiał taśmy grzewczej z folii aluminiowej doprowadziły do jego przyjęcia w oszałamiająco różnorodnych dziedzinach. W każdym przypadku rozwiązuje konkretny problem termiczny, któremu alternatywne technologie nie są w stanie sprostać tak skutecznie. W sektorze medycznym komfort i bezpieczeństwo pacjenta są najważniejsze. Taśmy te stanowią integralną część terapeutycznych podkładek grzewczych, podgrzewaczy krwi/płynów dożylnych oraz sprzętu do terapii oddechowej, zapewniając stałe ciepło o niskiej mocy, które można kontrolować i które jest bezpieczne w kontakcie z człowiekiem. Przemysł lotniczy i motoryzacyjny wykorzystuje je do krytycznych zastosowań w zakresie odladzania i zapobiegania oblodzeniu krawędzi skrzydeł, rurek pilotowych i czujników, gdzie istotna jest niska waga, niezawodność i zdolność dopasowywania się do powierzchni aerodynamicznych.

W elektronice użytkowej cienkie elementy grzejne znajdują się za ekranami LCD w ekstremalnych warunkach klimatycznych, aby zachować funkcjonalność, lub w zestawach akumulatorów, aby zapewnić optymalną temperaturę ładowania. Zastosowania przemysłowe są szerokie, począwszy od utrzymywania temperatur procesowych w liniach płynów i przyrządach analitycznych po zapewnianie ciepła uszczelniającego w maszynach pakujących. Umiejętność tworzenia niestandardowe taśmy z elementami grzejnymi z folii aluminiowej w praktycznie dowolnym kształcie, pozwala inżynierom skierować ciepło dokładnie tam, gdzie jest potrzebne, minimalizując straty energii i maksymalizując wydajność systemu. Ta różnorodność zastosowań podkreśla rolę tego materiału jako wszechstronnego narzędzia termicznego.

Przewodnik projektowania i wyboru

Pomyślne wdrożenie rozwiązania w postaci taśmy grzewczej to skrupulatny proces rozpoczynający się od jasnych wymagań. Ścieżka do określenia niestandardowe taśmy z elementami grzejnymi z folii aluminiowej polega na zdefiniowaniu kilku współzależnych parametrów. Po pierwsze, wymagania termiczne: pożądana temperatura pracy, warunki otoczenia, czas nagrzewania i całkowita potrzebna moc. Określa to niezbędną gęstość watów. Po drugie, parametry elektryczne: dostępne napięcie (AC lub DC) i ograniczenia prądu. Korzystając z prawa Ohma i rezystywności folii, definiuje się całkowitą rezystancję obwodu i geometrię ścieżki. Po trzecie, ograniczenia mechaniczne i środowiskowe: dostępna przestrzeń, wymagana elastyczność, narażenie na wilgoć, chemikalia lub ścieranie. To skłania do wyboru pomiędzy a taśma z folii poliimidowo-aluminiowej do zastosowań grzewczych do czystego środowiska o wysokiej temperaturze lub konstrukcja z gumy silikonowej do środowiska mokrego i ściernego.

Krytycznym, często pomijanym punktem decyzyjnym jest metoda podłączenia elektrycznego. Korzystanie z przewodząca, samoprzylepna taśma grzewcza z folii aluminiowej w punktach połączeń szyn zbiorczych może uprościć montaż i poprawić niezawodność w porównaniu z zaciskaniem mechanicznym, szczególnie w środowiskach o wysokich wibracjach. Wreszcie, uwzględnienie procesu produkcyjnego – niezależnie od tego, czy taśma będzie dostarczana na szpuli, w postaci pojedynczych elementów, czy ze zintegrowanymi czujnikami i sterownikami – ma kluczowe znaczenie dla integracji. Współpraca z ekspertami na wczesnym etapie projektowania może pomóc w dokonaniu wyboru w celu optymalizacji wydajności, kosztów i możliwości produkcyjnych.

• Zdefiniuj cele termiczne: Oblicz wymaganą moc w oparciu o straty ciepła i pożądany wzrost temperatury.
• Mapa ograniczeń elektrycznych: Określ napięcie robocze i dostępną przestrzeń do modelowania rezystancji obwodu i wzoru.
• Wybierz kompilację: Wybierz materiał izolacyjny (poliimid, silikon) w oparciu o temperaturę, elastyczność i wymagania środowiskowe.
• Plan integracji: Określ typ połączenia (lutowane wypustki, klej przewodzący, złącza ZIF), przewody doprowadzające i metodę montażu.

Często zadawane pytania

W jaki sposób folia aluminiowa wytwarza ciepło w tych taśmach?

Folia aluminiowa wytwarza ciepło zgodnie z podstawową zasadą ogrzewania Joule'a (zwanego również ogrzewaniem rezystancyjnym). Kiedy prąd elektryczny przepływa przez cienkie, wytrawione ścieżki z folii aluminiowej w taśmie, napotyka opór elektryczny. Opór ten utrudnia przepływ elektronów, powodując przemianę energii kinetycznej w energię cieplną (ciepło). Ilość wytworzonego ciepła jest dokładnie obliczana ze wzoru P = I²R (Moc = prąd do kwadratu x rezystancja). Dzięki starannemu projektowaniu stopu, grubości i specyficznego serpentynowego wzoru folii, producenci mogą kontrolować całkowitą rezystancję taśmy, a tym samym jej moc cieplną (moc) i rozkład na powierzchni, dzięki czemu Materiał taśm grzejnych z folii aluminiowej wysoce przewidywalne i wydajne źródło ciepła.

Jaka jest maksymalna temperatura tych taśm grzewczych?

O maksymalnej temperaturze roboczej nie decyduje wyłącznie folia aluminiowa (która topi się w temperaturze ~660°C), ale także otaczające ją materiały izolacyjne. Dla standardu taśma z folii poliimidowo-aluminiowej do zastosowań grzewczych ciągła temperatura pracy zazwyczaj mieści się w zakresie od 150°C do 180°C (302°F do 356°F), ograniczona przez folię poliimidową. W bardziej ekstremalnych warunkach konstrukcje wykorzystujące izolację z kauczuku silikonowego lub poliimidy wysokotemperaturowe mogą pozwolić na ciągłą pracę w temperaturze do 220°C (428°F) lub nawet wyższej przez krótkie okresy. Niezwykle istotne jest sprawdzenie specyfikacji producenta dotyczących temperatur znamionowych ciągłych i szczytowych, ponieważ ich przekroczenie może prowadzić do uszkodzenia izolacji, rozwarstwienia i awarii. Dlatego określenie a wysokotemperaturowa taśma z folii aluminiowej do elementów grzejnych wymaga dopasowania temperatury znamionowej do maksymalnej dla danej aplikacji z marginesem bezpieczeństwa.

Czy można je wygiąć lub ukształtować po zamontowaniu?

Tak, podstawową zaletą tej technologii jest jej wrodzona elastyczność. Elastyczna taśma grzewcza z folii aluminiowej został zaprojektowany tak, aby był zgodny. Istnieją jednak istotne ograniczenia. Podczas pierwszej instalacji można je wygiąć wokół krzywizn statycznych, należy jednak unikać ostrych fałd (marszczeń przy bardzo małym promieniu), ponieważ może to spowodować naprężenie i potencjalne pęknięcie obwodu wytrawionej folii lub warstw izolacyjnych, prowadząc do przegrzania lub otwartego obwodu. Nie są przeznaczone do dynamicznego, powtarzalnego zginania podczas pracy (jak w przypadku stale poruszającego się zawiasu). W zastosowaniach wymagających ruchu stosuje się specjalne konstrukcje z bardziej plastycznymi foliami i solidną obudową (np. gumą silikonową). Zawsze przestrzegaj minimalnego promienia zgięcia podanego przez producenta, który często wynosi 5–10-krotność całkowitej grubości taśmy.

Jak określić odpowiednią moc i rozmiar?

Określenie prawidłowej mocy i rozmiaru fizycznego wymaga obliczeń termicznych. Najpierw określ obiekt, który chcesz ogrzać: jego masę, materiał (ciepło właściwe) i pożądany wzrost temperatury w określonym czasie. Daje to całkowitą wymaganą energię. Po drugie, należy uwzględnić straty ciepła do środowiska poprzez przewodzenie, konwekcję i promieniowanie, które często jest dominującym czynnikiem w długotrwałym ogrzewaniu. W przypadku prostych szacunków kalkulatory online lub podręczniki inżynieryjne udostępniają wzory na straty ciepła dla typowych kształtów. Wymagana moc całkowita jest sumą energii potrzebnej do wstępnego nagrzania oraz mocy ciągłej potrzebnej do przeciwdziałania stratom. Następnie wielkość (powierzchnię) grzejnika określa się, dzieląc całkowitą moc w watach przez bezpieczną gęstość watów (np. 5-10 W/in² dla poliimidu, więcej dla silikonu). W przypadku skomplikowanych projektów oprogramowanie do symulacji termicznej lub konsultacja z producentem specjalizującym się w niestandardowe taśmy z elementami grzejnymi z folii aluminiowej jest wysoce zalecane.

Czy te taśmy są bezpieczne w zastosowaniach medycznych lub związanych z żywnością?

Tak, ale z krytycznymi zastrzeżeniami. Taśmy grzewcze mogą być produkowane jako bezpieczne do zastosowań medycznych i mających kontakt z żywnością, ale nie wszystkie standardowe taśmy są odpowiednie. Bezpieczeństwo zależy od konkretnych materiałów użytych w budownictwie. W przypadku wyrobów medycznych materiały muszą często być biokompatybilne, nietoksyczne i odporne na sterylizację (np. autoklawowanie, promieniowanie gamma lub gaz EtO). Powszechnie stosuje się izolacje, takie jak określone gatunki kauczuku silikonowego. W przypadku zastosowań związanych z żywnością materiały muszą być zgodne z odpowiednimi przepisami dotyczącymi bezpieczeństwa żywności (takimi jak FDA 21 CFR w USA), co oznacza, że ​​nie mogą wydzielać szkodliwych substancji w warunkach pracy. Podczas pozyskiwania należy koniecznie wyraźnie określić potrzebę zgodności z przepisami medycznymi lub spożywczymi przewodząca, samoprzylepna taśma grzewcza z folii aluminiowej lub dowolnego komponentu oraz zażądać dokumentacji, takiej jak certyfikat USP klasy VI lub oświadczenie o zgodności z FDA, od dostawcy materiału i producenta gotowego grzejnika.
